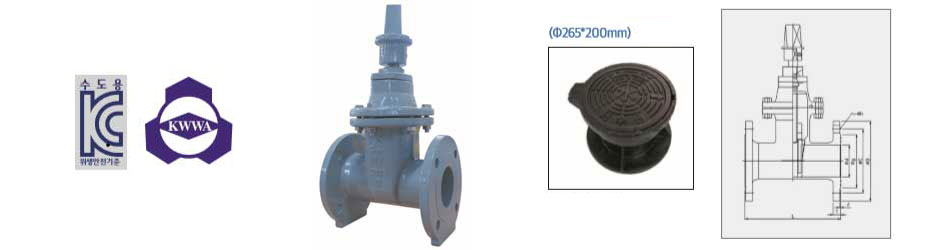

Resilient seated valve

DSSV-1F

* Features
- The perfect sealing can be achieved by using of the investment-cast disc and seat.
* Caution
- If you drop the valve on the hard material or give the impact on it, the valve and stem could be damaged. - Therefore, do not throw it or give the impact on it with the hard material. - Be careful not to operate the valve with the overpressure, which leads to the damage on it. - Need to apply the proper pressure diagonally during the bolting of the pipings.

* Material
1	Body				GCD 450
2	Cover				GCD 450
3	Disc				GCD 450+EPDM
4	Cap				GCD 450
5	Stem				STS 304/STS 401
6	Two-tiered				GCD 450

* Specification
ITEM					CONTENTS
Applicable Fluid					Water
Working Pressure					Less than 10kgf/㎠(Max. 1.0㎫)
Applicable Temperature					5~60℃ 이하
Connection Method					Resident seated gate valves flange
Hydraulic Test			Body		23kgf/㎠(2.3㎫)
Hydraulic Test			Seat		10kgf/㎠(1.0㎫)

* Dimensions
SIZE	-	F L A N G E
SIZE	-	L	ΦD	ΦC	n-Øh	Øg	T-f
mm	inch	mm	mm	mm	ea-mm	mm	mm
50	2	180	155	120	4-19	100	16-2
80	3	240	200	160	4-19	131	18-2
100	4	250	220	180	8-19	153	18-2
150	6	280	285	240	8-23	209	22-2
200	8	300	340	295	8-23	264	22-2
250	10	380	395	350	12-23	319	24-2
300	12	400	445	400	12-23	367	24-3
- The specifications can be changed or revised without giving any notice for the quality improvements. - Nominal sizes of 80~300mm are available for the KC Products. - Nominal sizes of 80~300mm are available for the KWWA Products.

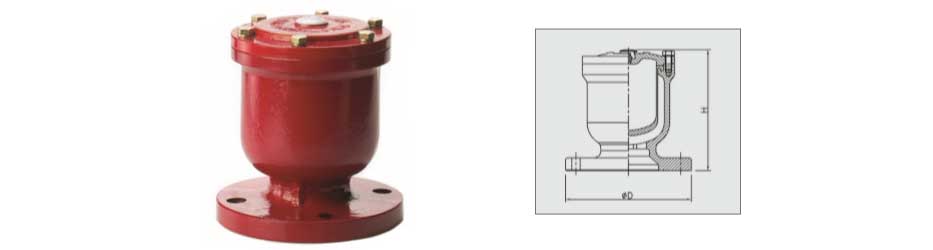

Water Hammer Cushion

DHC-1F

* Features
- The water hammering during the start and stop of the valve can be avoided.
* Caution
- Need to apply the proper pressure diagonally during the bolting of the piping’s.

* Material
1	Body		GC 200
2	Cover		GC 200
3	Tube		EPDM or NBR

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure			Less than 10kgf/㎠(Max. 1.0㎫)
Applicable Temperature			60℃ 이하
Connection Method			KS 10K FF FLANGE
Hydraulic Test			15kgf/㎠(1.5㎫)

* Dimensions
SIZE	-	L		ФD
mm	inch	mm		mm
40	1½	170		140
50	2	180		155
65	2½	180		175
80	3	185		185
100	4	220		210
125	5	240		250
150	6	240		280
- The specifications can be changed or revised without giving any notice for the quality improvements.

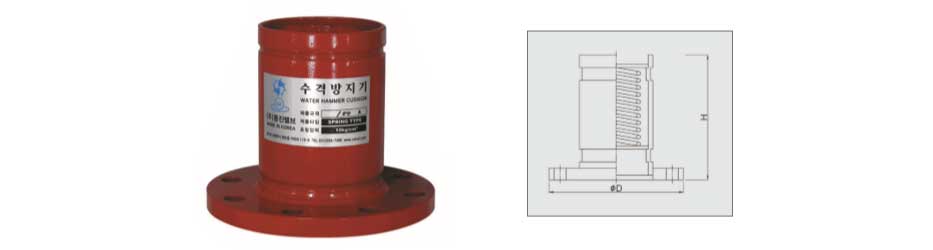

DHCS-1F

* Features
- The water hammering during the start and stop of the valve can be avoided.
* Caution
- Need to apply the proper pressure diagonally during the bolting of the piping’s.

* Material
1	Body		SPP(SS400)
2	Spring		STS 304
3	Flange		SS 400
3	Flange		SSC 13

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure			Less than 10kgf/㎠(Max. 1.0㎫)
Applicable Temperature			80℃ 이하
Connection Method			KS 10K FF FLANGE
Hydraulic Test			15kgf/㎠(1.5㎫)

* Dimensions
SIZE	-	L		ФD
mm	inch	mm		mm
40	1½	150		140
50	2	150		155
65	2½	160		175
80	3	160		185
100	4	160		210
125	5	180		250
150	5	180		280
200	8	220		330
- The specifications can be changed or revised without giving any notice for the quality improvements.

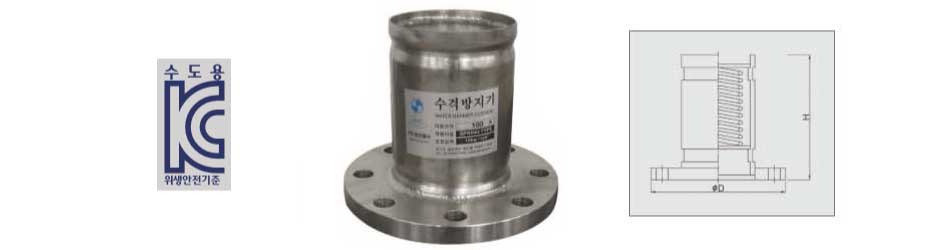

DHCS-1FS

* Features
- 펌프의 정지 및 기동시에 발생하는 Water Hammer를 소멸 시킴 - 에어백 타입(DHC-1F)으로도 생산함 - 20K(DHCS-2F, 2FS)는 주문생산 가능함
* Caution
- 배관 볼팅시 대각선 방향으로 적당한 세기의 압력으로 작업 요망.

* Material
1	몸통		SPP(SS400)
2	스프링		STS 304
3	플랜지		SS 400
3	플랜지		SSC 13

* Specification
ITEM			CONTENTS
적용유체(Applicable Fluid)			물
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			80℃ 이하
접속방법(Connection Method)			KS 10K FF 플랜지
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* Dimensions
호칭	지름	L		ФD
mm	inch	mm		mm
40	1½	150		140
50	2	150		155
65	2½	160		175
80	3	160		185
100	4	160		210
125	5	180		250
150	5	180		280
200	8	220		330
- KC인증제품은 스텐수격방지기(스프링타입)호칭 40mm~200mm까지입니다. - The specifications can be changed or revised without giving any notice for the quality improvements.

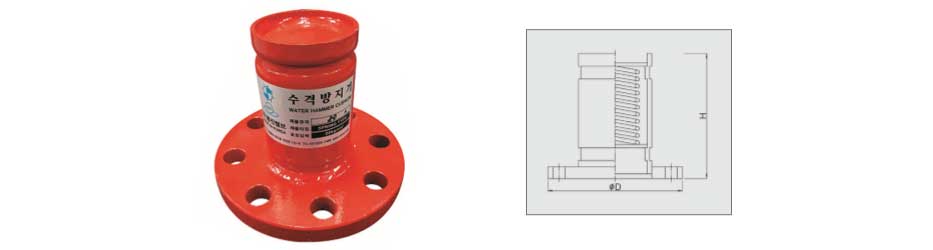

DHCS-2F

* Features
- The water hammering during the start and stop of the valve can be avoided.
* Caution
- Need to apply the proper pressure diagonally during the bolting of the piping’s.

* Material
1	Body		SPP(SS400)
2	Spring		STS 304
3	Flange		SS 400
3	Flange		SSC 13

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure			Less than 20kgf/㎠(Max. 2.0㎫)
Applicable Temperature			Less than 80℃
Connection Method			KS 20K RF FLANGE
Hydraulic Test			30kgf/㎠(3.0㎫)

* Dimensions
SIZE	-	L		ФD
mm	inch	mm		mm
40	1½	150		140
50	2	150		155
65	2½	160		175
80	3	160		200
100	4	160		225
125	5	180		270
150	5	180		305
200	8	220		350
- The specifications can be changed or revised without giving any notice for the quality improvements.

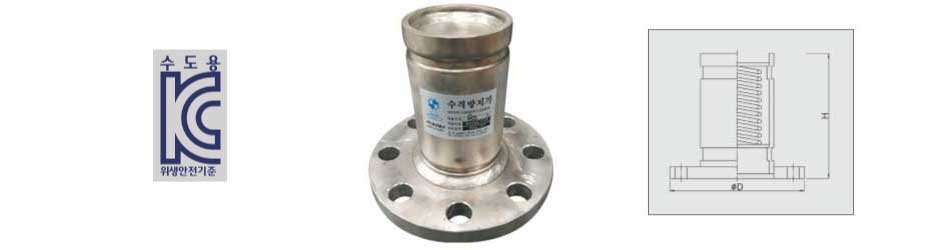

DHCS-2FS

* Features
- The water hammering during the start and stop of the valve can be avoided.
* Caution
- Need to apply the proper pressure diagonally during the bolting of the piping’s.

* Material
1	Body		SPP(SS400)
2	Spring		STS 304
3	Flange		SS 400
3	Flange		SSC 13

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure			Less than 20kgf/㎠(Max. 2.0㎫)
Applicable Temperature			80℃ 이하
Connection Method			KS 20K RF FLANGE
Hydraulic Test			30kgf/㎠(3.0㎫)

* Dimensions
SIZE	-	L		ФD
mm	inch	mm		mm
40	1½	150		140
50	2	150		155
65	2½	160		175
80	3	160		200
100	4	160		225
125	5	180		270
150	5	180		305
200	8	220		350
- The specifications can be changed or revised without giving any notice for the quality improvements.

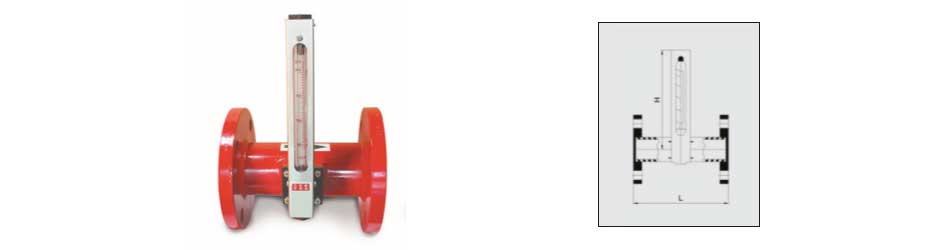

Fire Flow Meter

DFM-1FM,2FM

* Features
- 베르누이 법칙과 질량보존의 법칙을 이용하여 유량을 측정하는 차압면적식 유량계이다. - 고온, 고압, 과부하에도 잘 견디도록 구조가 간단하며 견고하고 압력손실이 적다. - 1FM, 2FM - 플랜지식

* Material
1	Body		SGP / SS 400
2	유량계 케이스		STS 304
3	유량계 튜브		PC

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure		10K(1FM)	Less than 10kgf/㎠(Max. 1.0㎫)
Working Pressure		20K(2FM)	Less than 10kgf/㎠(Max. 1.0㎫)
Applicable Temperature			120℃ 이하
Connection Method		10K(1FM)	KS 10K 플랜지
Connection Method		20K(2FM)	KS 20K 플랜지
Hydraulic Test		10K(1FM)	15kgf/㎠(1.5㎫)
Hydraulic Test		20K(2FM)	30kgf/㎠(3.0㎫)

* Dimensions
호칭	L(1FM,2FM)	H		유량범위
mm	mm	mm		mm
40A	200	220		110~550
50A	200	220		220~1100
65A	200	220		450~2200
80A	200	220		700~3300
100A	200	220		900~4500
125A	200	220		1200~6000
150A	200	220		2000~10000
- The specifications can be changed or revised without giving any notice for the quality improvements.

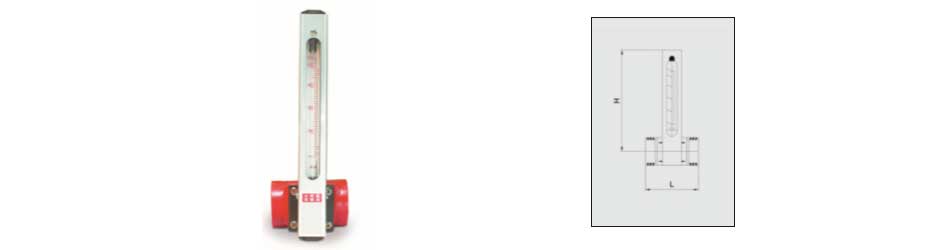

DFM-1SM

* Features
- 베르누이 법칙과 질량보존의 법칙을 이용하여 유량을 측정하는 차압면적식 유량계이다. - 고온, 고압, 과부하에도 잘 견디도록 구조가 간단하며 견고하고 압력손실이 적다. - 1SM - 나사식

* Material
1	Body		SGP / SS 400
2	유량계 케이스		STS 304
3	유량계 튜브		PC

* Specification
ITEM			CONTENTS
Applicable Fluid			Water
Working Pressure		10(1SM)	Less than 10kgf/㎠(Max. 1.0㎫)
Applicable Temperature			Less than 120℃
Connection Method		10K(1SM)	PF SCREWED
Hydraulic Test		10K(1SM)	15kgf/㎠(1.5㎫)

* Dimensions
호칭	L(1SM)	H		유량범위
mm	mm	mm		mm
32A	80	-		70~360
40A	90	220		110~550
50A	90	220		220~1100
65A	100	220		450~2200
80A	100	220		700~3300
- The specifications can be changed or revised without giving any notice for the quality improvements.

분리기

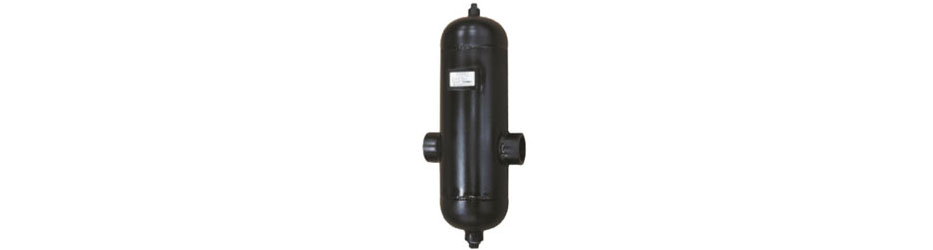

DJAW-2S		기수분리기 (나사식)

* 특징(Info)
- 배관내부(증기 및 압축공기)에 포함되어 있는 수분 및 수막 등을 제거하여 건조한 포화증기 및 압축공기를 2차측에 공급함으로서 2차측 기기의 고장 및 오작동을 방지하여 시스템의 효율을 극대화하여 유지함.
* 주의(Precautions)
- 단단한 물체에 떨어뜨리거나 충격을 가하면 제품이 파손될 염려가 있으니 던지거나 단단한 물체로 충격을 가하지 말 것. - 과도한 압력으로 작동할 경우 파손의 우려가 있으니 주의할 것. - 배관 연결시 적당한 세기의 압력으로 작업요망. - 배관 취부전 배관내의 이물질 제거요망.

* 재질(Material)
1	Carbon Steel

* 사양(Specification)
ITEM					CONTENTS
적용유채(Applicable Fluid)					스팀, 에어
적용압력(Working Pressure)					20kgf/㎠ 이하(Max. 2.0㎫)
적용온도(Applicable Temperature)					220℃ 이하
접속방법(Connection Method)					KS PT Screwed
수압시험(Hydraulic Test)					30kgf/㎠(3.0㎫)

* 치수(Dimensions)
호칭		L	H1	H		PT A	PT B
mm		mm	mm	mm		"	"
15A		120	125	300		1/2	1/2
20A		136	125	325		1/2	1/2
25A		160	135	355		1/2	1/2
32A		190	165	420		1/2	1/2
40A		220	175	495		3/4	3/4
50A		220	210	560		3/4	3/4

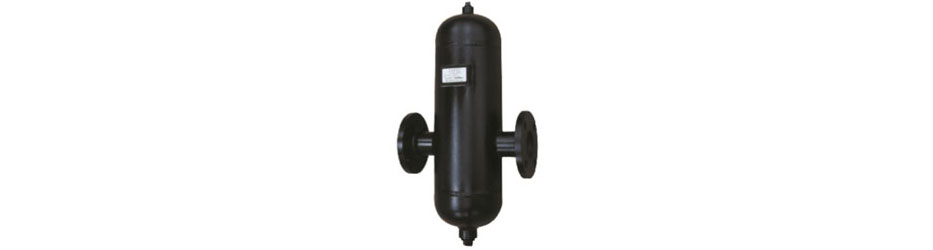

DJAW-1F,2F		기수분리기 (플랜지식)

* 특징(Info)
- 배관내부(증기 및 압축공기)에 포함되어 있는 수분 및 수막 등을 제거하여 건조한 포화증기 및 압축공기를 2차측에 공급함으로서 2차측 기기의 고장 및 오작동을 방지하여 시스템의 효율을 극대화하여 유지함.
* 주의(Precautions)
- 단단한 물체에 떨어뜨리거나 충격을 가하면 제품이 파손될 염려가 있으니 던지거나 단단한 물체로 충격을 가하지 말 것. - 과도한 압력으로 작동할 경우 파손의 우려가 있으니 주의할 것. - 배관 연결시 적당한 세기의 압력으로 작업요망 - 배관 취부전 배관내의 이물질 제거요망

* Material
1	Carbon Steel

* Specification
ITEM					CONTENTS
Applicable Fluid					스팀, 에어
Working Pressure				1F	10kgf/㎠ 이하(Max. 1.0㎫)
Working Pressure				2F	20kgf/㎠ 이하(Max. 2.0㎫)
Applicable Temperature					220℃ 이하
Connection Method				1F	15kgf/㎠(1.5㎫)
Connection Method				2F	30kgf/㎠(3.0㎫)
Hydraulic Test				1F	15kgf/㎠(1.5㎫)
Hydraulic Test				2F	30kgf/㎠(3.0㎫)

* Dimensions
호칭		L	H1	H		PT A	PT B
mm		mm	mm	mm		"	"
15A		160	125	300		1/2	1/2
20A		200	125	325		1/2	1/2
25A		220	135	355		1/2	1/2
32A		240	165	420		1/2	1/2
40A		280	175	495		3/4	3/4
50A		290	210	560		3/4	3/4
65A		350	250	660		1	3/4
80A		410	305	750		1	3/4
100A		480	365	830		1 1/2	3/4
125A		560	365	845		1 1/2	3/4
150A		650	380	950		2	3/4
200A		840	470	1230		2	3/4
250A		850	560	1600		2	3/4

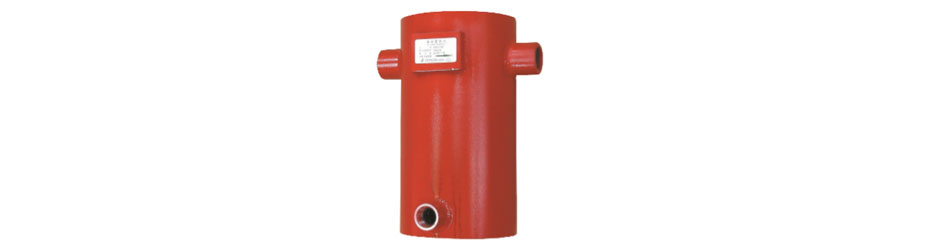

DJOW-1S		유수분리기

* 특징(Info)
- 기름내 수분 등을 제거하여 2차측에 공급함으로서 2차측 기기의 고장 및 오작동을 방지하여 시스템의 효율을 극대화하여 유지함.
* Precautions
- 단단한 물체에 떨어뜨리거나 충격을 가하면 제품이 파손될 염려가 있으니 던지거나 단단한 물체로 충격을 가하지 말 것. - 과도한 압력으로 작동할 경우 파손의 우려가 있으니 주의할 것. - 배관 연결시 적당한 세기의 압력으로 작업요망 - 배관 취부전 배관내의 이물질 제거요망

* Material
1	Carbon Steel

* Specification
ITEM				CONTENTS
Applicable Fluid				기름
Working Pressure				10kgf/㎠ 이하(Max. 1.0㎫)
Applicable Temperature				220℃ 이하
Connection Method				KS PT Screwed
Hydraulic Test				15kgf/㎠(1.5㎫)

* Dimensions
호칭		L	B		C	PT A
mm		mm	mm		mm	"
20A		240	240		300	1/2
25A		240	240		300	1/2
32A		240	240		300	1/2
40A		240	240		300	1/2
50A		240	240		300	1/2

여과기

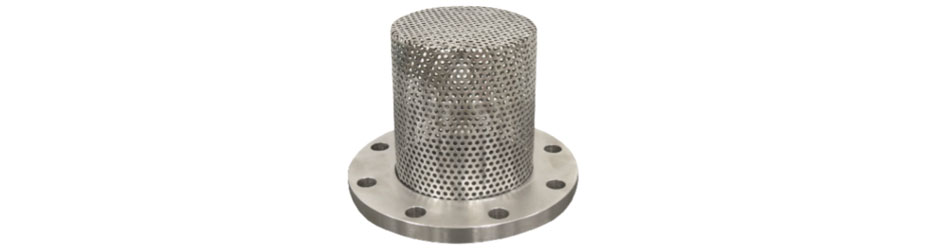

DSST-1F,2F		원형여과기

* 특징(Info)
- 지하저수조에 주로 설치하며 원형여과기를 통해 이물질을 제거하여 2차측에 유체를 공급함으로서 2차측 기기의 고장 및 오작동을 방지하여 시스템의 효율을 극대화하여 유지함.
* Precautions
- 단단한 물체에 떨어뜨리거나 충격을 가하면 제품이 파손될 염려가 있으니 던지거나 단단한 물체로 충격을 가하지 말 것. - 과도한 압력으로 작동할 경우 파손의 우려가 있으니 주의할 것. - 배관 연결시 적당한 세기의 압력으로 작업요망 - 배관 취부전 배관내의 이물질 제거요망

* Material
1	Carbon Steel

* Specification
ITEM				CONTENTS
Applicable Fluid				물
Working Pressure				10kgf/㎠ 이하(Max. 1.0㎫)
Applicable Temperature				80℃ 이하
Connection Method				KS 10K FF 플랜지

* Dimensions
호칭		L	D			d
mm		mm	10K		20K	"
100A		280	210		225	115.4
125A		280	250		270	141.2
150A		280	280		305	166.6
200A		280	330		350	218.0
250A		280	400		430	269.5
300A		280	445		480	321.0
