PRODUCT > 조인트

PRODUCT

조인트

고무커넥터

DRCS-1F		스테인리스 고무 콘넥터

* 특징(Info)
- 내압성이 우수함. - 기밀성이 우수함. - 개스킷이 필요없는 구조임.
* 주의(Precautions)
- 배관 볼팅시 대각선 방향으로 적당한 세기의 압력으로 작업 요망.

* 재질(Material)
1	몸통			EPDM
2	커버			SS 400
2	커버			SSC 13

* 사양(Specification)
ITEM				CONTENTS
적용유체(Applicable Fluid)				물, 액체
적용압력(Working Pressure)				10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)				60℃ 이하
접속방법(Connection Method)				KS 10K FF 플랜지
수압시험(Hydraulic Test)				15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭		지름	L		EXE	COMP
mm		inch	mm		mm	mm
40		1½	150		10	20
50		2	150		10	20
65		2½	150		10	20
80		3	150		10	20
100		4	200		10	20
125		5	200		10	20
150		6	200		10	20
200		8	200		10	20
250		10	200		10	20
300		12	200		10	20
350		14	225		10	20
400		16	225		10	20
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DRC-1F		철 고무 콘넥터

* 특징(Info)
- 내압성이 우수함. - 기밀성이 우수함. - 개스킷이 필요없는 구조임.
* 주의(Precautions)
- 배관 볼팅시 대각선 방향으로 적당한 세기의 압력으로 작업 요망.

* 재질(Material)
1	몸통			EPDM
2	커버			SS 400
2	커버			SSC 13

* 사양(Specification)
ITEM				CONTENTS
적용유체(Applicable Fluid)				물, 액체
적용압력(Working Pressure)				10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)				60℃ 이하
접속방법(Connection Method)				KS 10K FF 플랜지
수압시험(Hydraulic Test)				15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭		지름	L		EXE	COMP
mm		inch	mm		mm	mm
40		1½	150		10	20
50		2	150		10	20
65		2½	150		10	20
80		3	150		10	20
100		4	200		10	20
125		5	200		10	20
150		6	200		10	20
200		8	200		10	20
250		10	200		10	20
300		12	200		10	20
350		14	225		10	20
400		16	225		10	20
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

벨로우즈커넥터

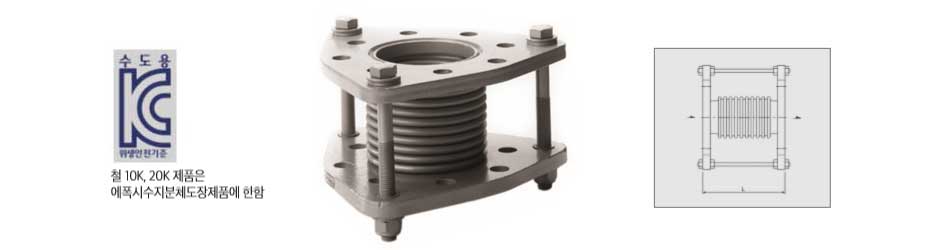

DFT-1F,2F		벨로우즈 펌프 커넥터 (타이로드형)

* 특징(Info)
- 좁은 공간에서도 배관 설치가 가능하고 진동도 충분히 흡수함. - 20K는 주문생산 가능함. - 별도 주문시 벨로우즈를 EPDM으로 제작 가능함(치수 L은 당사의 고무콘넥터를 따름)
* 주의(Precautions)
- 배관 볼팅시 대각선 방향으로 적당한 세기의 압력으로 작업 요망.

* 재질(Material)
1	벨로우즈				STS 304
2	플랜지				SSC 13
2	플랜지				SS 400

* 사양(Specification)
ITEM					CONTENTS
적용유체(Applicable Fluid)					물, 액체, 증기
적용압력(Working Pressure)				10K	10kgf/㎠ 이하(Max. 1.0㎫)
적용압력(Working Pressure)				20K	20kgf/㎠ 이하 (Max. 2.0㎫)
적용온도(Applicable Temperature)					120℃ 이하
접속방법(Connection Method)					KS 10K FF / 20K RF 플랜지
수압시험(Hydraulic Test)				10K	15kgf/㎠(1.5㎫)
수압시험(Hydraulic Test)				20K	30kgf/㎠(3.0㎫)

* 치수(Dimensions)
호칭		지름	L(10K)	H(20K)		EXE	COMP
mm		inch	mm	mm		mm	mm
25		1	80	80		3	12
32		1¼	80	80		3	12
40		1½	80	80		3	12
50		2	120	130		3	12
65		2½	120	130		3	12
80		3	120	130		3	12
100		4	130	140		3	12
125		5	130	140		3	12
150		6	140	160		3	12
200		8	150	160		3	12
250		10	200	220		3	12
300		12	200	220		3	12
- KC 인증제품은 철 10K, 20K 호칭 40mm ~ 300mm 스텐 10K, 20K 호칭 40mm ~ 300mm 까지 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

후렉시블조인트

DFU-1S

* 특징(Info)
- 좁은 공간에서도 배관 설치가 가능하고 진동도 충분히 흡수함.
* 주의(Precautions)
- 배관 연결시 적당한 세기의 압력으로 작업 요망.

* 재질(Material)
1	벨로우즈		STS 304
2	플랜지		SSC 13
2	플랜지		GCD 400

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 액체, 증기
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			120℃ 이하
접속방법(Connection Method)			KS PT Screwed
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭		지름		L
mm		inch		mm
15		½		250
20		¾		250
25		1		280
32		1¼		280
40		1½		330
50		2		330
- 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DFJ-1F,2F

* 특징(Info)
- 좁은 공간에서도 배관 설치가 가능하고 진동도 충분히 흡수함. - 20K는 주문생산 가능함. - L길이 조정, 고정, 회전 등 주문생산 가능함.
* 주의(Precautions)
- 배관 연결시 적당한 세기의 압력으로 작업 요망.

* 재질(Material)
1	벨로우즈			STS 304
2	플랜지			SSC 13
2	플랜지			SS 400

* 사양(Specification)
ITEM				CONTENTS
적용유체(Applicable Fluid)				물
적용압력(Working Pressure)			10K	10kgf/㎠ 이하(Max. 1.0㎫)
적용압력(Working Pressure)			20K	20kgf/㎠ 이하 (Max. 2.0㎫)
적용온도(Applicable Temperature)				120℃ 이하
접속방법(Connection Method)				KS 10K FF / 20K RF 플랜지
수압시험(Hydraulic Test)			10K	15kgf/㎠(1.5㎫)
수압시험(Hydraulic Test)			20K	30kgf/㎠(3.0㎫)

* 치수(Dimensions)
호칭	지름	L(10K)			L(20K)
mm	inch	mm			mm
25	1	200			200
32	1¼	200			200
40	1½	230			230
50	2	230			230
65	2½	230			230
80	3	230			230
100	4	230			230
125	5	280			280
150	6	280			280
200	8	300			300
250	10	300			300
300	12	300			300
- KC 인증제품은 철 10K, 20K 호칭 25mm ~ 300mm 스텐 10K, 20K 호칭 25mm ~ 300mm 까지 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

익스팬션 조인트

DEJS-1F

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈		STS 304
2	외통		STS 304
3	플랜지		SSC 13

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			KS 10K FF 플랜지
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	365	10		30
25	365	10		30
32	365	10		30
40	365	10		30
50	365	10		30
65	415	10		30
80	415	10		30
100	415	10		30
125	440	10		30
150	440	10		30
200	440	10		30
250	465	10		30
300	465	10		30
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJS-1FD		스테인리스 익스팬션 조인트 (복식)

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품 특징
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈			STS 304
2	외통			STS 304
3	플랜지			SSC 13

* 사양(Specification)
ITEM				CONTENTS
적용유체(Applicable Fluid)				물, 증기, 공기, 기름
적용압력(Working Pressure)				10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)				220℃ 이하
접속방법(Connection Method)				KS 10K FF 플랜지
수압시험(Hydraulic Test)				15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭		L	H		EXE	COMP
mm		mm	mm		mm	mm
20		680	100		20	60
25		680	100		20	60
32		680	120		20	60
40		680	120		20	60
50		680	130		20	60
65		780	140		20	60
80		780	150		20	60
100		880	170		20	60
125		880	200		20	60
150		930	220		20	60
200		930	250		20	60
250		980	300		20	60
300		980	350		20	60
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJ-1F

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오

* 재질(Material)
1	벨로우즈		STS 304
2	외통		SPP
3	플랜지		SS 400

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			KS 10K FF 플랜지
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	365	10		30
25	365	10		30
32	365	10		30
40	365	10		30
50	365	10		30
65	415	10		30
80	415	10		30
100	415	10		30
125	440	10		30
150	440	10		30
200	440	10		30
250	465	10		30
300	465	10		30
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJ-1FD		강관용 익스팬션 조인트 (복식)

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈			STS 304
2	외통			SPP
3	플랜지			SS 400

* 사양(Specification)
ITEM				CONTENTS
적용유체(Applicable Fluid)				물, 증기, 공기, 기름
적용압력(Working Pressure)				10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)				220℃ 이하
접속방법(Connection Method)				KS 10K FF 플랜지
수압시험(Hydraulic Test)				15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭		L	H		EXE	COMP
mm		mm	mm		mm	mm
20		680	100		20	60
25		680	100		20	60
32		680	120		20	60
40		680	120		20	60
50		680	130		20	60
65		680	130		20	60
80		780	150		20	60
100		880	170		20	60
125		880	200		20	60
150		930	220		20	60
200		930	250		20	60
250		980	300		20	60
300		980	350		20	60
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJ-1S

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈		STS 304
2	외통		SPP
3	연결부		SPP

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			Socket Welding
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	365	10		30
25	365	10		30
32	365	10		30
40	365	10		30
50	365	10		30
65	415	10		30
80	415	10		30
100	415	10		30
125	440	10		30
150	440	10		30
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJ-1S

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈		STS 304
2	외통		SPP
3	연결부		SPP

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			Socket Welding
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	680	20		60
25	680	20		60
32	680	20		60
40	680	20		60
50	680	20		60
65	780	20		60
80	780	20		60
100	880	20		60
125	880	20		60
150	930	20		60
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJC-1S

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈		STS 304
2	외통		SPP
3	연결부		Copper

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			Socket Welding
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	365	10		30
25	365	10		30
32	365	10		30
40	365	10		30
50	365	10		30
65	415	10		30
80	415	10		30
100	415	10		30
125	440	10		30
150	440	10		30
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

DEJC-1S

* 특징(Info)
- 냉, 난방, 공조 시스템, 위생배관등의 축방향 신축을 흡수하는 조인트입니다. - 스테인리스 벨로우즈를 사용하여 내식, 내구성이 우수합니다. - 파손방지용 외통을 사용 하였습니다. - KC(위생안전기준) 인증 제품
* 주의(Precautions)
- FLOW 방향으로 설치하여 주시기 바랍니다. - 설치, 수압 테스트 후 고정핀을 제거후 사용 하십시오. - 설치시 고정점을 확실히 고정 시킨 후 사용 하십시오.

* 재질(Material)
1	벨로우즈		STS 304
2	외통		SPP
3	연결부		SPP

* 사양(Specification)
ITEM			CONTENTS
적용유체(Applicable Fluid)			물, 증기, 공기, 기름
적용압력(Working Pressure)			10kgf/㎠ 이하(Max. 1.0㎫)
적용온도(Applicable Temperature)			220℃ 이하
접속방법(Connection Method)			Socket Welding
수압시험(Hydraulic Test)			15kgf/㎠(1.5㎫)

* 치수(Dimensions)
호칭	L	EXE		COMP
mm	mm	mm		mm
20	680	20		60
25	680	20		60
32	680	20		60
40	680	20		60
50	680	20		60
65	780	20		60
80	780	20		60
100	880	20		60
125	880	20		60
150	930	20		60
- KC 인증제품은 호칭 25mm 부터 입니다. - 본 제품의 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.

COMPANY : (주)동진밸브 CEO : 김종오 TEL : 031) 594-7490 FAX : 031)594-7491 E-Mail : kjoh@chol.com
ADDRESS : 경기도 남양주시 화도읍 비룡로411번안길 16 / 경기도 남양주시 화도읍 비룡로 411번길 34
본 사이트에 사용 된 모든 이미지와 내용의 무단도용을 금지 합니다.

FAMILY SITE

BANK INFO

국민은행 235008-78-036005
농협은행 235008-78-036005
예금주 홍길동

ESCROW SERVICE

고객님은 안전거래를 위해 저희 홈페이지에서 가입한 구매안전(에스크로) 서비스를 이용 하실 수 있습니다.
